MV1X型(无源混合型)

产品升级,采用集中控制;外观有十寸触摸屏,柜外操作更安全;柜内布局更合理。

所属分类:

无源电能质量装置

关键词:

无功功率

补偿

谐波


联系我们

产品描述

功能:抵消负载产生的基波无功功率,滤除负载产生的谐波无功,解决三相不平衡负载的平衡化

适用现场:负载无功功率变化频繁,功率因数低,需要按国家标准治理谐波的现场。需要治理谐波的可逆轧机、连轧机、焊管、电镀、压榨机、造纸机、提升机等整流负载。

性能特点:

• 把无功功率补偿和谐波治理合为一体;

• 提高功率因数到0.9以上,避免无功罚款;

• 按国家要求GB/T 14549-93治理谐波;

• 稳定网压达到国家标准或用户要求;

• 降低变压器供电容量;

• 减小供配电系统损耗,节约电能;

• 采用可控硅投切,电流无冲击;

• 动态响应时间小于15ms;

• 自身损耗小于0.5%~1%。

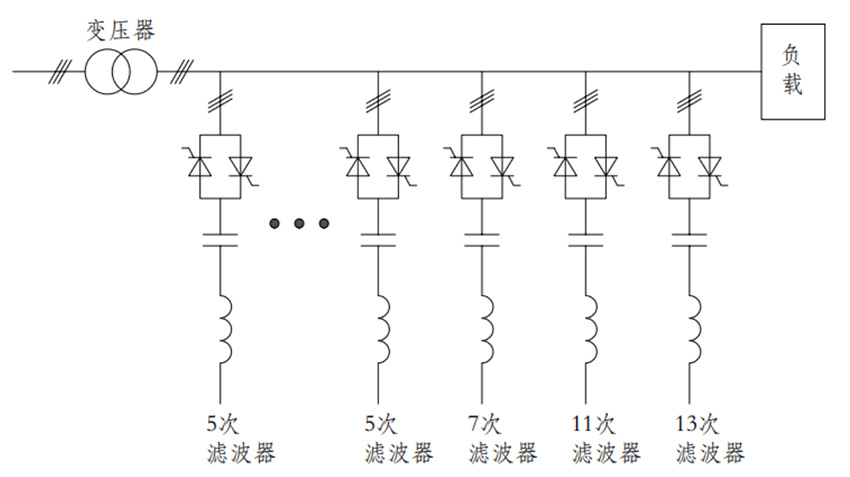

结构原理图:





  结构特点:MV1X型补偿装置由若干路容量按8:4:2:1比例分配的5次滤波器和7、11、13次单调谐L-C滤波器组成。通常在设计上,负载基波无功功率达到补偿装置额定基波容量的50%即可以投入各次滤波器,从而保证按照国家标准滤除谐波,降低电压畸变,稳定网压,改善电网供电质量。
  选型注意事项:MV1X型无功功率补偿装置的选型设计必须基于现场负载的测试数据和负载工况。公司拥有专业的测试队伍和先进的测试仪器,可以配合用户完成现场负载的测试工作,并提供详细的补偿方案,确保产品有准确可靠的设计依据。
