MV1A型(无源基础型)

产品升级,采用集中控制;外观有十寸触摸屏,柜外操作更安全;柜内布局更合理。

所属分类:

无源电能质量装置

关键词:

补偿

谐波


联系我们

产品描述

  功能:抵消负载产生的基波无功功率,滤除负载产生的谐波无功,解决三相不平衡负载的平衡化
  适用现场:负载无功功率变化频繁,功率因数低,不需要按国家标准治理谐波的现场。如:风机、水泵、液压、照明等工频交流负载。不需要治理谐波的可逆轧机、连轧机、焊管、电镀、压榨机、造纸机、提升机等整流负载。
  性能特点:

• 提高功率因数到0.9以上,避免无功罚款;

• 可以在恶劣的谐波现场工作,抑制5次及5次以上谐波;

• 稳定网压达到国家标准或用户要求;

• 降低变压器供电容量;

• 减小供配电系统损耗,节约电能;

• 各路容量按8:4:2:1比例分配,补偿精度高;

• 采用可控硅投切,电流无冲击;

• 动态响应时间小于15ms;

• 自身损耗小于0.5%。

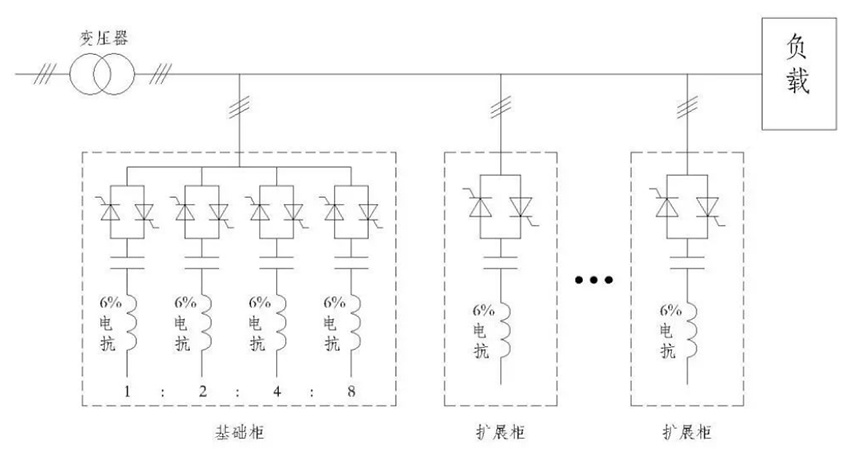

结构原理图:





  结构特点:MV1A型补偿装置由多路电容器串联6%电抗器的L-C滤波器组成,分为基础柜和扩展柜。根据补偿容量的大小,可单独使用基础柜或基础柜配合若干个扩展柜使用。各路滤波器的基波容量按8:4:2:1比例分配,用最少的可控硅电子开关数,实现最多的基波无功功率分档,提高补偿精度。基础柜内的控制部分根据负载无功功率的大小自动控制整套装置各路滤波器的投入或退出。
  标准型号:

基础柜规格数据

型 号

装置容量(KVar)

输入电压(V)

补偿电流(A)

MV1A-200/400.D

200

400

290

MV1A-300/400.D

300

400

440

MV1A-400/400.D

400

400

580

MV1A-600/600.D

600

600

580

MV1A-660/600.D

660

600

580



扩展柜规格数据

型 号

装置容量(KVar)

输入电压(V)

补偿电流(A)

MV1B-200/400.D

200

400

290

MV1B-300/400.D

300

400

440

MV1B-400/400.D

400

400

580

MV1B-600/600.D

600

600

580

MV1B-660/600.D

660

600

580



  选型注意事项:MV1A型无功功率补偿装置的选型不用现场测试,用户可根据负载情况自行选型,若负载有5次以下谐波电流订货时须说明。
