MV1Z型(无源滤波型)

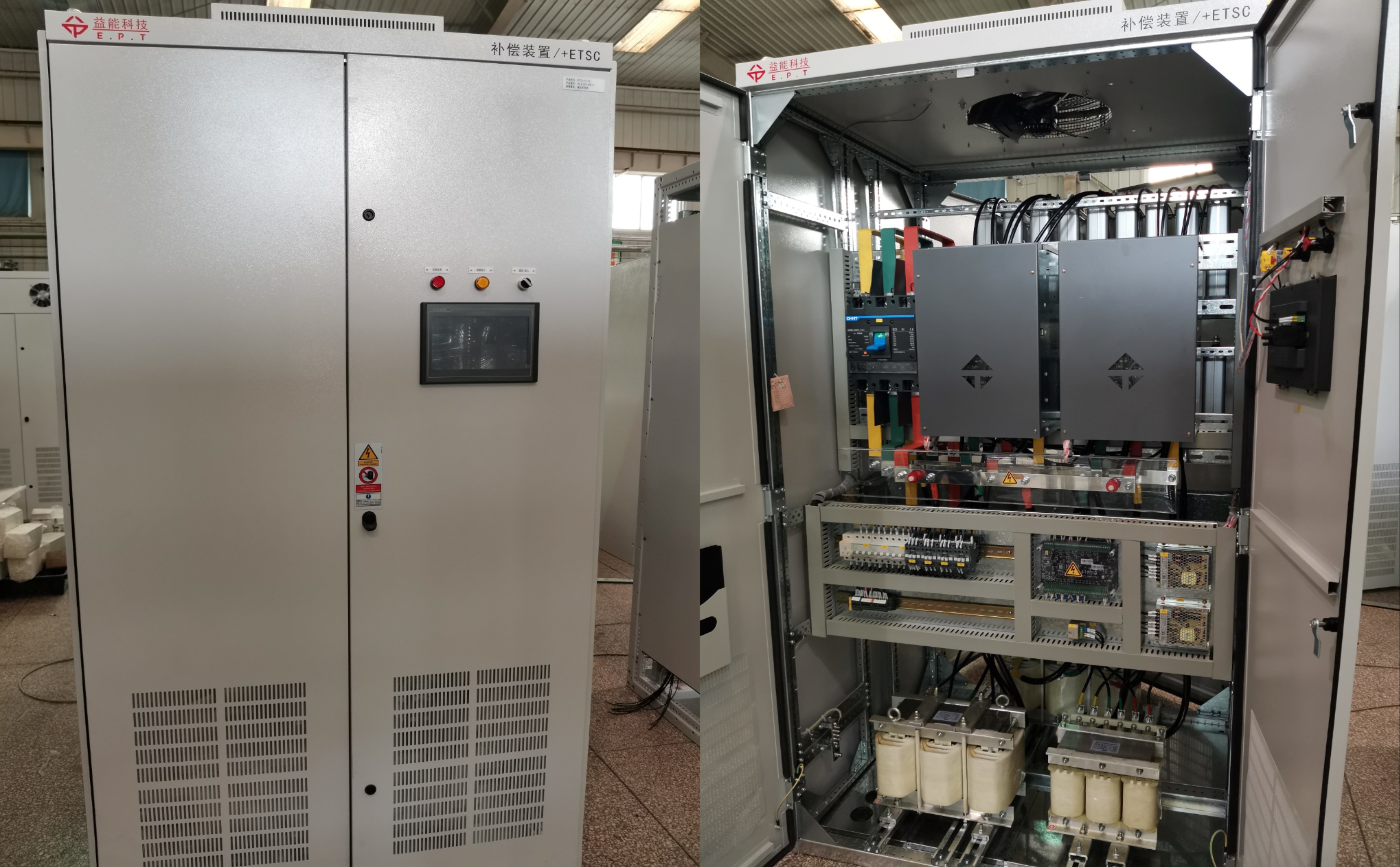

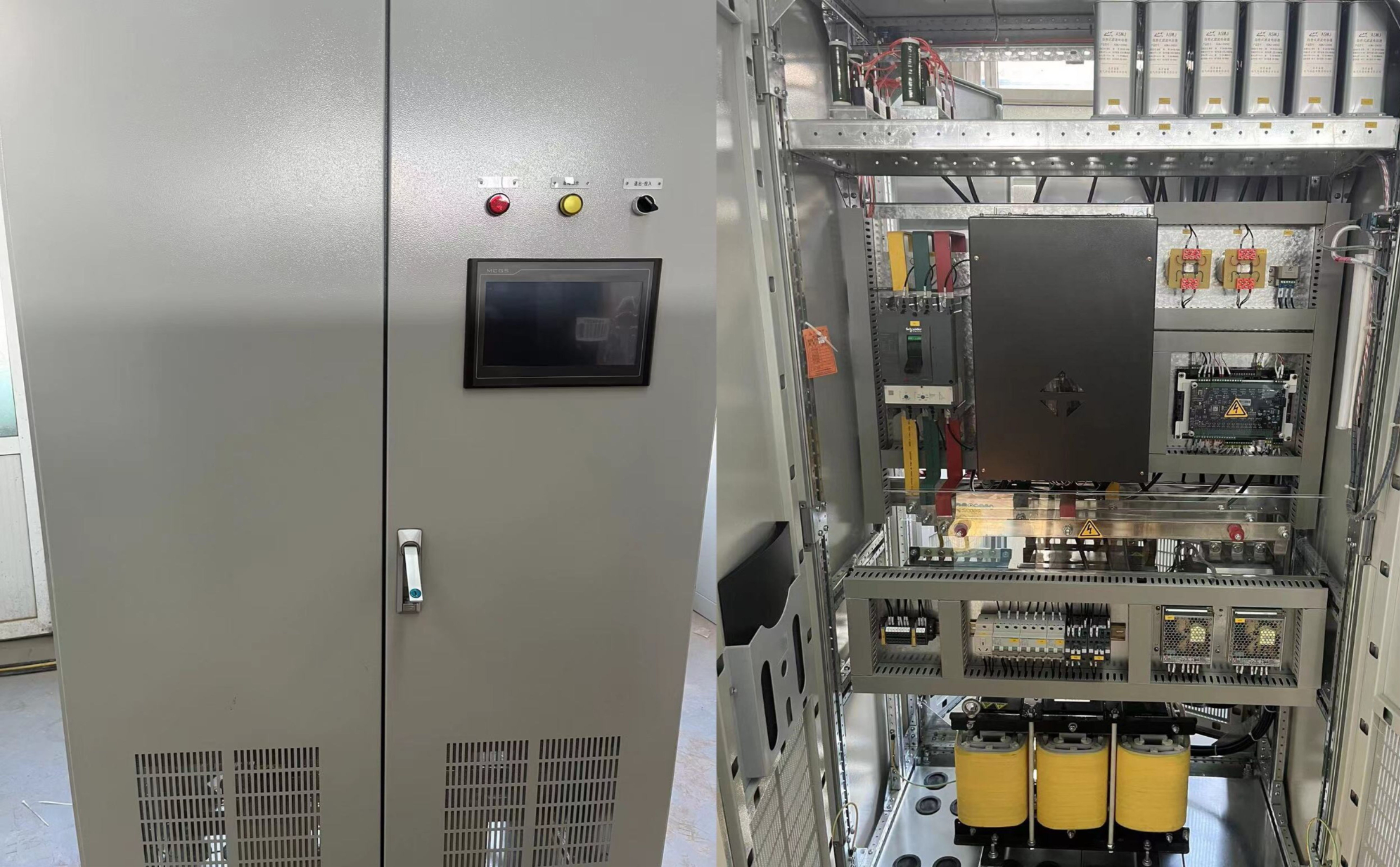

产品升级,采用集中控制;外观有十寸触摸屏,柜外操作更安全;柜内布局更合理。

所属分类:

无源电能质量装置

关键词:

谐波

功率因数


联系我们

产品描述

MV1Z

适用现场:负载频繁快速(毫秒级)变化,功率因数很高,不需要补偿基波无功功率,只需按照国家标准治理谐波的现场。如:采用变频器供电的桥吊、门机、中频炉等负载。

性能特点:装置谐波容量与基波容量之比为21,尽可能少提供基波容量,避免过补偿。

                  可以按国家标准GB/T 14549-93治理谐波;

功率因数在0.9以上,避免无功罚款;

                  稳定网压达到国家标准或用户要求;

降低变压器供电容量;

减小供配电系统损耗,节约电能;

采用可控硅投切,电流无冲击;

动态响应时间小于15ms

自身损耗小于0.5%~1%

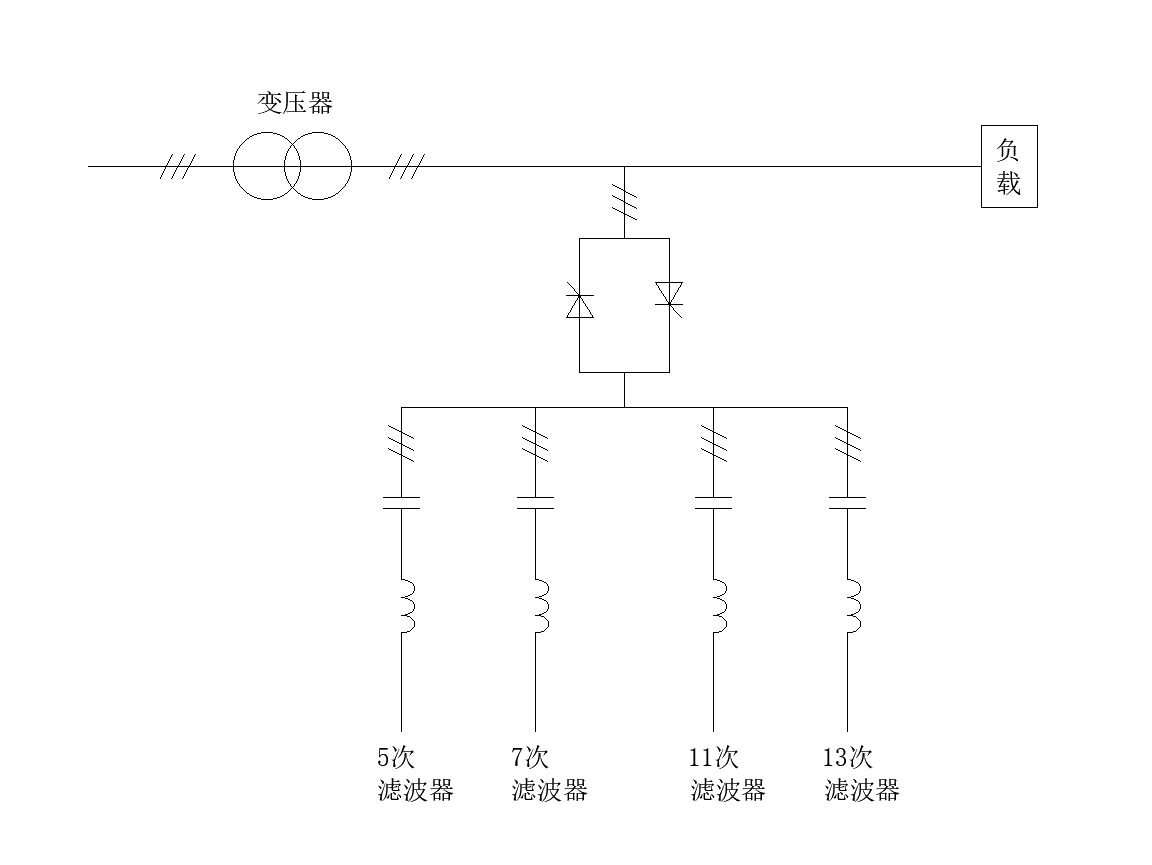

结构原理图:

结构特点: MV1Z型装置内配置571113次滤波器,采用一路可控硅投切。装置谐波容量与基波容量之比为2比1。

标准型号:

装置容量(KVar

基波容量(KVar

谐波容量(KVar

额定电压(V

柜体尺寸

(高×宽×厚)

MV1Z-50+100/400.D

150

50

100

400

2200×600×1000

MV1Z-100+200/400.D

300

100

200

400

2200×800×1000

MV1Z-200+400/400.D

600

200

400

400

2200×1000×1000



选型注意事项:选型时若谐波容量介于两种型号之间,应选择容量较大的型号,否则补偿装置将过流或过载保护而退出电网,造成装置容量选小而不能投入运行的后果。
